旋轉運動拖鏈
更新：2018/5/17 15:03:45點擊：
- 產品品牌
- 產品型號

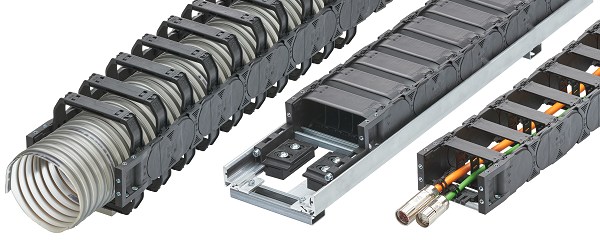

產品介紹
RBR 即“反向彎曲半徑”，它表示拖鏈能夠在兩個方向上彎曲。每一種拖鏈都可采用RBR 設計方案，但對于拖管 R117 到 R9850，以及 07、09、14、15 和 17 系列而言，某些半徑不適用。RBR 不一定與拖鏈的正常彎曲半徑相同。 E4.32 系列拖鏈的高 150 mm，標準彎曲半徑為 100 mm，RBR 為 425 mm。

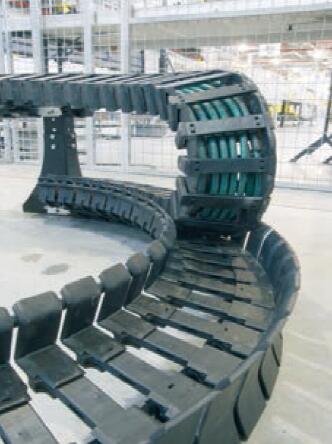

大多數旋轉運動都可使用 RBR 實現。目前已實現了 540°的旋轉角度。下面是 RBR 拖鏈實現的一個旋轉運動實例。請向閔彬咨詢您的具體應用問題。
旋轉運動所需的安裝高度更小。拖鏈的滑行表面通常采用聚合材料、不銹鋼或者其他鋼材，并通過導向軌道進行旋轉運動。(更多設計提示參見“側向安裝”)。在該系列產品中，彎曲半徑、圓半徑及拖鏈寬度為變量。

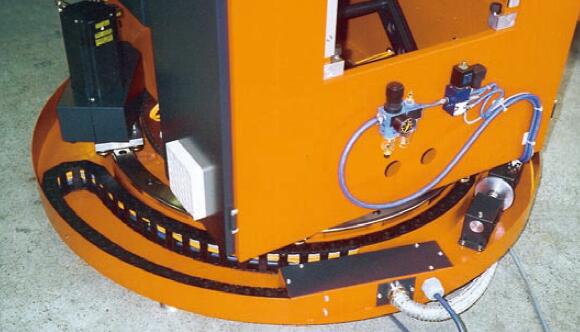

使用標準拖鏈的旋轉運動

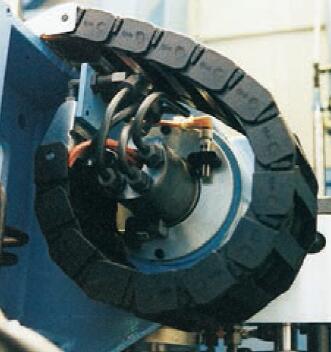

螺旋拖鏈的旋轉運動

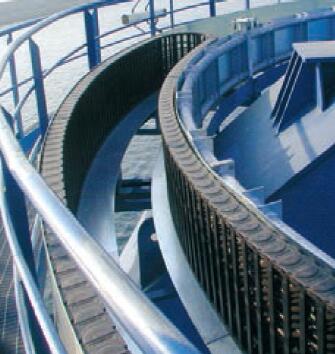

在起重機上做RBR 旋轉運動
標準拖鏈的旋轉運動
左側的照片顯示了利用“標準”拖鏈實現的旋轉運動(這里，“標準”表示拖鏈只能在一個方向上彎曲)。如果能夠提供足夠的空間，而且旋轉角度限制在 450°以內，都可使用這種解決方案。
拖鏈在機器人上實現 360°旋轉運動
導向槽 - 標準模塊化系統
閔彬可提供做最大 540°的旋轉運動的導向槽模塊化系統。這個系統分為內圈和外圈。其中一圈與拖鏈連在一起，拖鏈與槽之間沒有相對運動，所以摩損可降至最低。根據應用環境，導向槽的材料為鍍鋅鋼或不銹鋼。

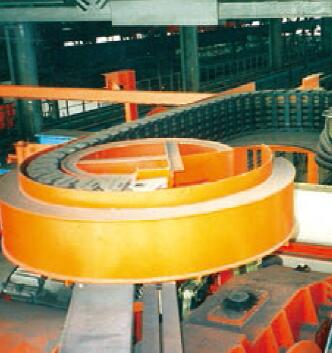

旋轉運動應用中的導向槽
使用閔彬復合旋轉運動模塊可實現 900° 以上的旋轉運動
采用閔彬復合旋轉模塊，可實現 900°以上的旋轉運動。而這種可疊加的模塊幾乎可無限延伸旋轉角度。
l 幾個單獨的導向槽系統通過疊加即可形成一個完整的導向槽系統。
l 通過簡單添加獨立的水平旋轉模塊，就可實現 900°以上的旋轉運動
l 根據需要，在有限空間內也可采用這種緊湊型的設計
l 可承受更高的負載
l 可自由組裝拖鏈
l 圓周速度可達 1 m/s
l 一層的旋轉運動可達 540°，兩層就可達到 900°，多加幾層就可達到更高的旋轉角度
功能原理
l 如果下層的旋轉角度達到了規定值，在一個系統中的上面一層的模塊就會沿原方向自動旋轉下去。
l 這種結構可最大限度減少潛在的干擾因素。在高負載及惡劣環境下，這種多旋轉模塊系統是旋轉運動的理想選擇。
l 因為沒有相對滑動，拖鏈也可以引導氣管，液壓管，總線和光纖電纜等。
l 也可用于惡劣環境條件下
l 旋轉/螺旋運動可達 540°
l 堅固的中間鏈節-可承受更高負載
l 使用新一代的導向槽 - 節省裝配時間和成本-增加循環壽命
l 光滑的內表面，可以很好的保護電纜
l 可沿內半徑快速打開橫桿
l 旋轉速度可達 1 m/s 甚至更高
極小空間內的旋轉運動-可繞軸旋轉 20 圈
旋轉系統的空間非常緊湊，應用于密閉空間中，具有經濟、低磨損和免維護的優點。在這個運動過程中，也可保證能量、數據和介質的安全傳輸。
l 旋轉角度可達 7000° (安裝位置，垂直方向：可達 3000°, 水平方向：可達 7000° 以上)
l 旋轉速度可達 360°/s
l 使安裝空間最小化，非常緊湊地繞軸旋轉
l 能牢固地安裝在不同的位置上 (豎直方向或水平方向)
l 緊湊，模塊化，輕便
續旋轉的拖鏈模塊
可根據實際應用快速定制產品解決方案。l 緊湊，模塊化的安裝系統
l 復合總線和氣動的能量供應
l 速度可達3 m/s
l 行程距離可達 50 m 甚至更長
