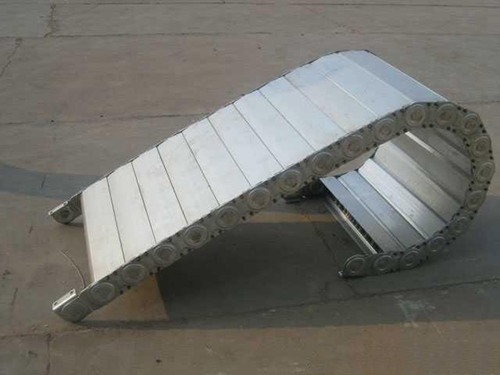

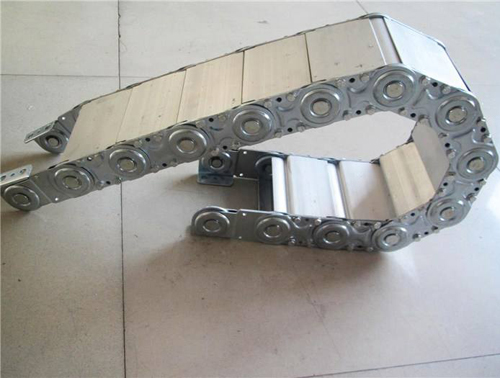

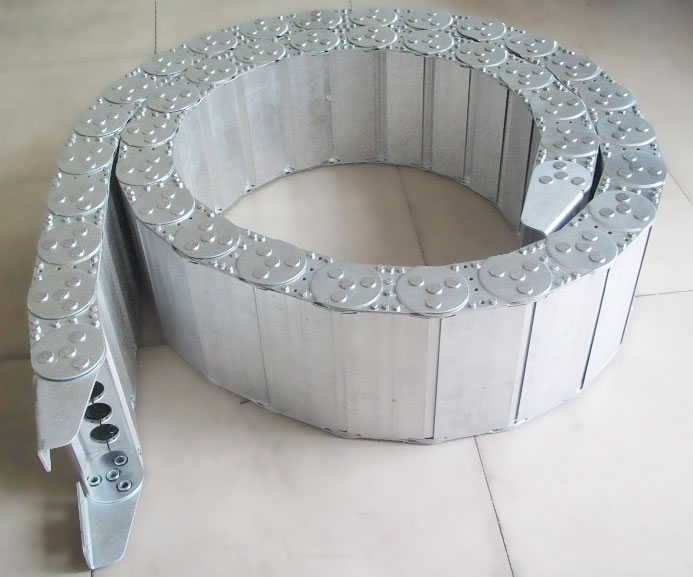

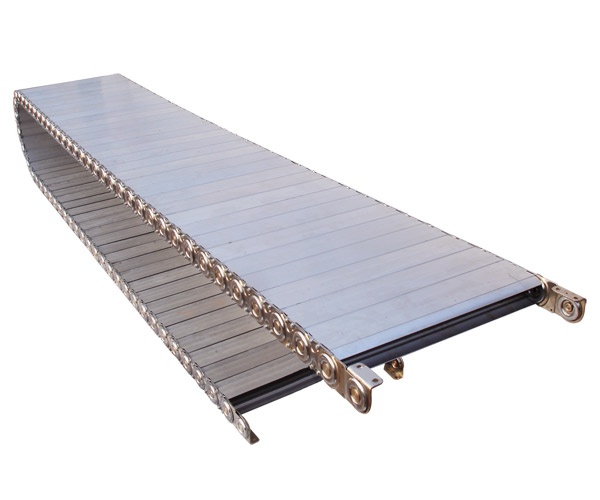

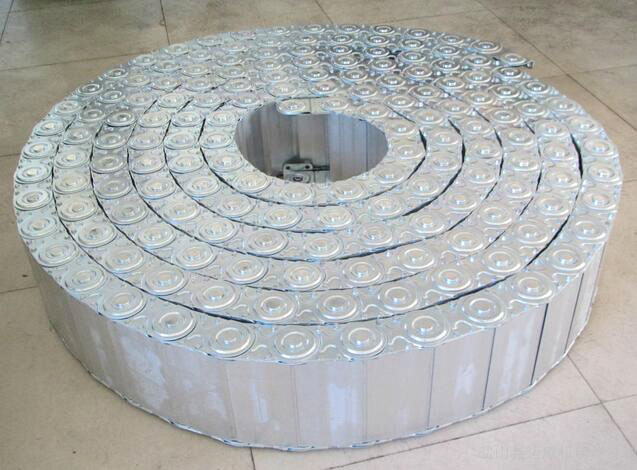

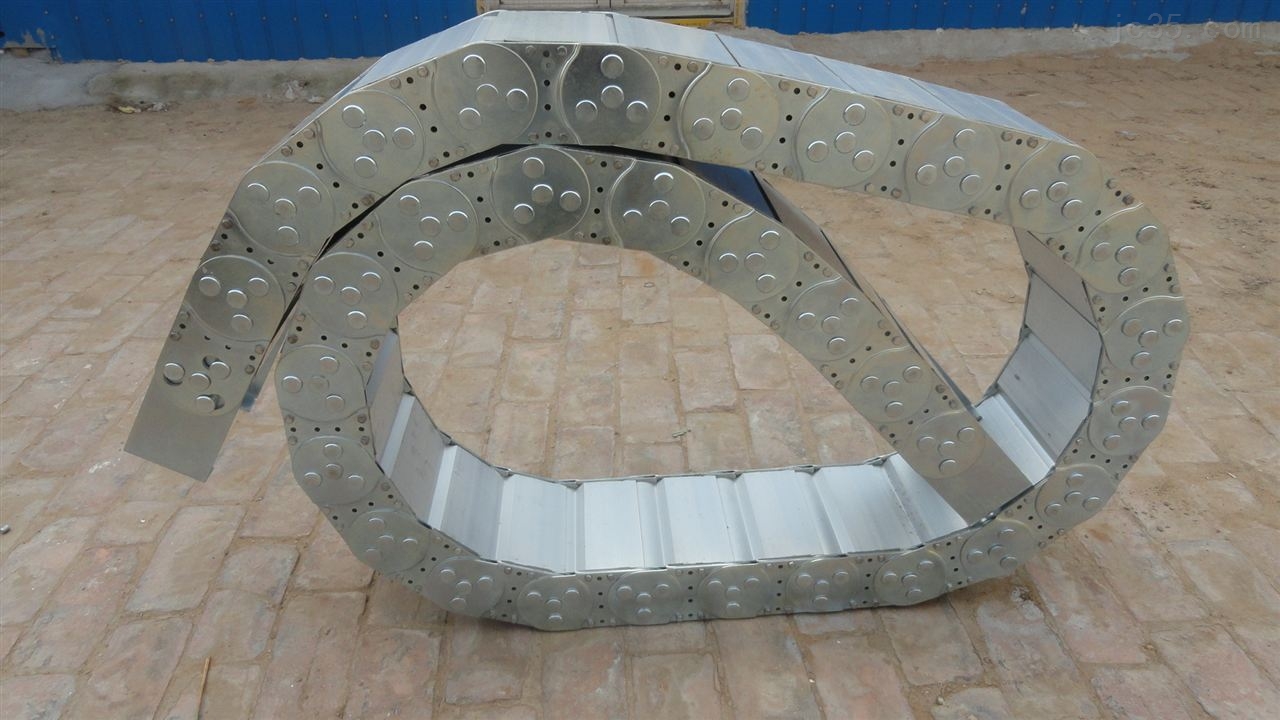

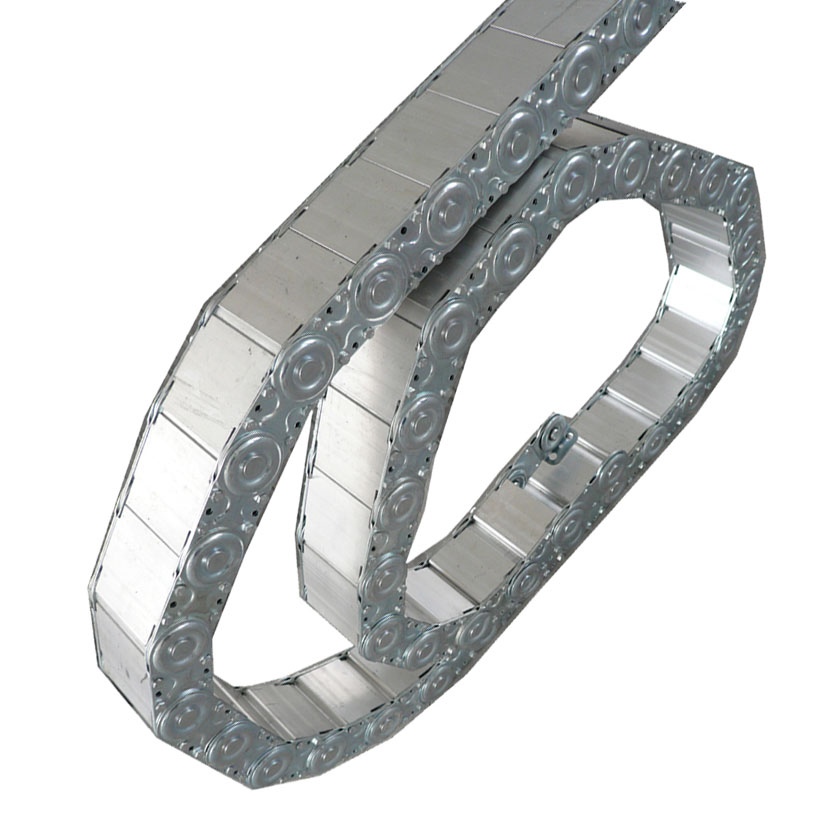

全封閉鋼鋁拖鏈
更新：2017/8/4 21:23:02點擊：
- 產品品牌
- 產品型號
產品介紹
全封閉式鋼鋁拖鏈規格
有TLG740/TLG100/TLG125/TLG175，彎曲半徑從100-600之間，長度可按要求定做。
TLA型鋼鋁拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可根據用戶需要制作，適用于工作母機，移動要械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
訂貨須知：拖鏈的節距、內寬，彎曲半徑，長度，形式（新型還是老型）。
注：鋼鋁拖鏈屬定做產品，中途制作期間不得修改尺寸、數量以及取消訂單。
全封閉鋼鋁拖鏈特點
適用于所有的傳動方式，可隨意加長和縮短。TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置長度大，支撐板可依顧客需要制作，使用于工作母機，移動機械等．此外，可通過改變銷軸獲得改變彎曲半徑。一般應用在機床等機械的電纜、油管、氣管、水管、風管上，對電纜、油管、氣管、水管、風管起牽引和保護作用。
全封閉鋼鋁拖鏈設計參數
由于本產品外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床、機械設備在國際市場的競爭能力。1.拖鏈可適應最大移動速度40米/分。
2.拖鏈在最大移動速度時，噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于100萬次(往復)。
鋼鋁拖鏈的材質
冷軋鋼和不銹鋼。拖鏈的型號、拖鏈的總寬、拖鏈的長、支撐板的型式、支撐板內置孔的大小、拖鏈的彎曲半徑
全封閉鋼鋁拖鏈分類
按連接板和樣式分為幾個類別，不銹鋼鋁拖鏈、全自動鋼鋁拖鏈、新型鋼鋁拖鏈、半封閉鋼鋁拖鏈。每個類品又有多個型號！
按規格有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。
按支撐板形式分為整體式（打孔式）、上下分開式、框架式（隔離片式）。
（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式
全封閉鋼鋁拖鏈構成
鋼鋁拖鏈的主體是由鏈板(采用優質鋼板經淬火后再拋光鍍鉻/鍍鋅/噴塑處理)、支撐板(擠拉鋁合金)、軸銷(合金鋼)等部件組成．使電纜或橡膠管與拖鏈之間不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，該產品鋼性好，不變形．安裝方便，使用可靠，易拆裝，不下垂．由于本產品外形精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床，機械設備在國際市場的競爭能力。
