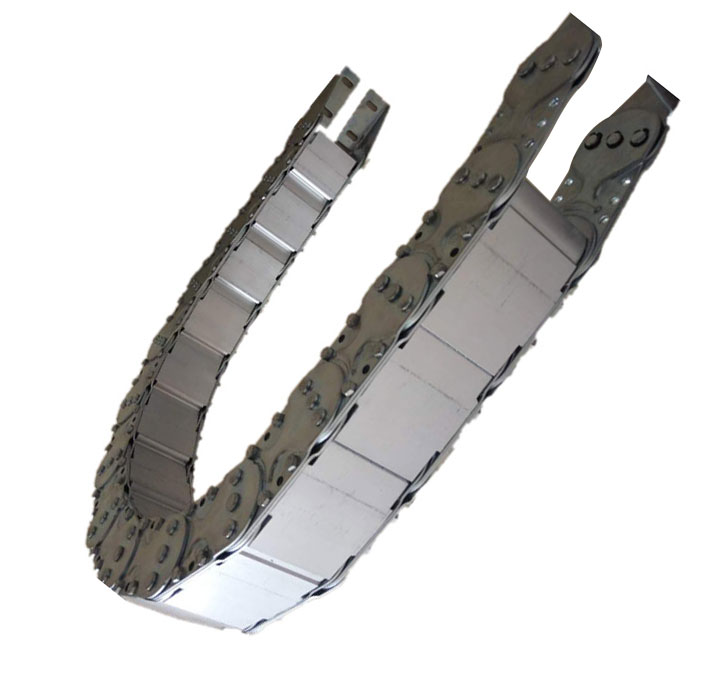

TL型鋼鋁拖鏈 全封閉油氣管鋼鋁拖鏈
- 產品品牌
- 產品型號

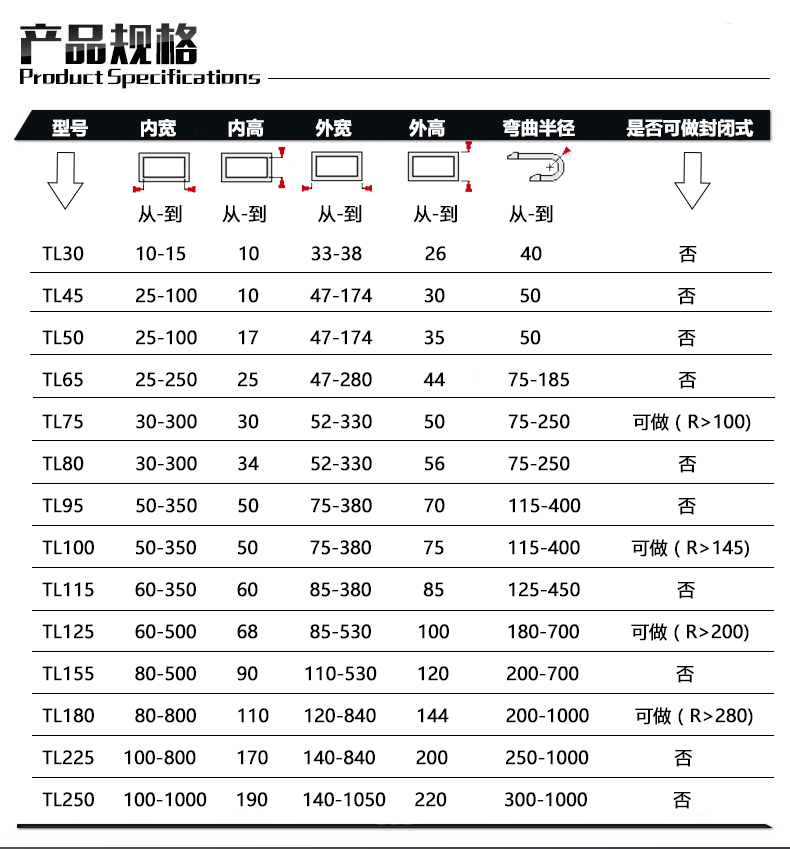

公司銷售型號如下：
TL115Ⅲ 寬100-200
TL115Ⅲ 寬200-300
TL115Ⅱ 寬100-200
TL115Ⅱ 寬200-300
TL125Ⅲ 寬150-250
TL125Ⅲ 寬250-350
TL125Ⅱ 寬150-250
TL125Ⅱ 寬250-350
TL125封 寬150-250
TL125封 寬250-350
TL155Ⅲ 寬150-250
TL155Ⅲ 寬250-350
TL155Ⅲ 寬350-450
TL155Ⅲ 寬450-550
TL155Ⅱ 寬150-250
TL155Ⅱ 寬250-350
TL155Ⅱ 寬350-450
TL155Ⅱ 寬450-550

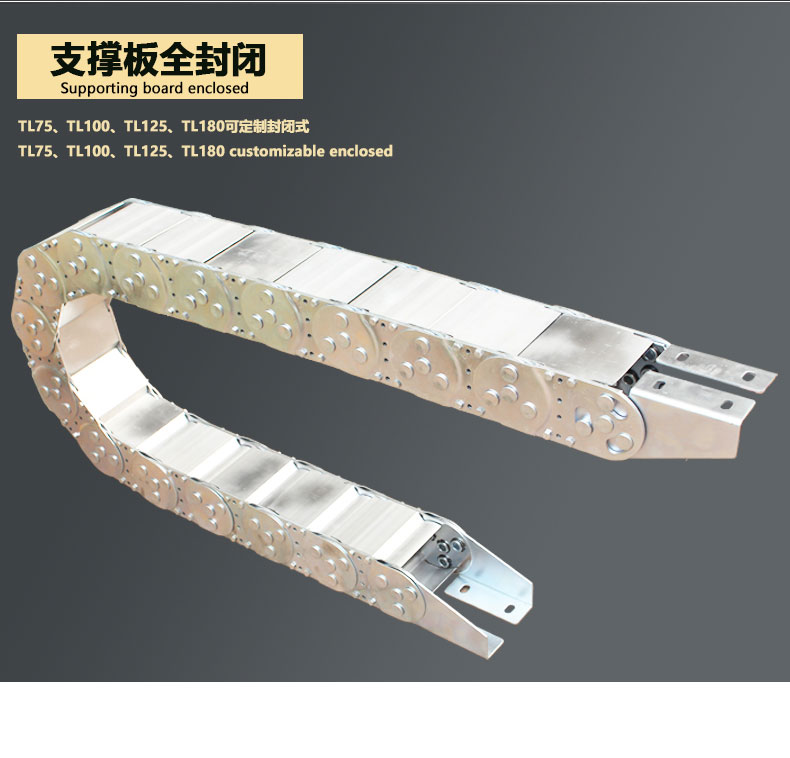

支撐板全封閉型號：TL75/TL100/TL125/TL180可定制封閉式

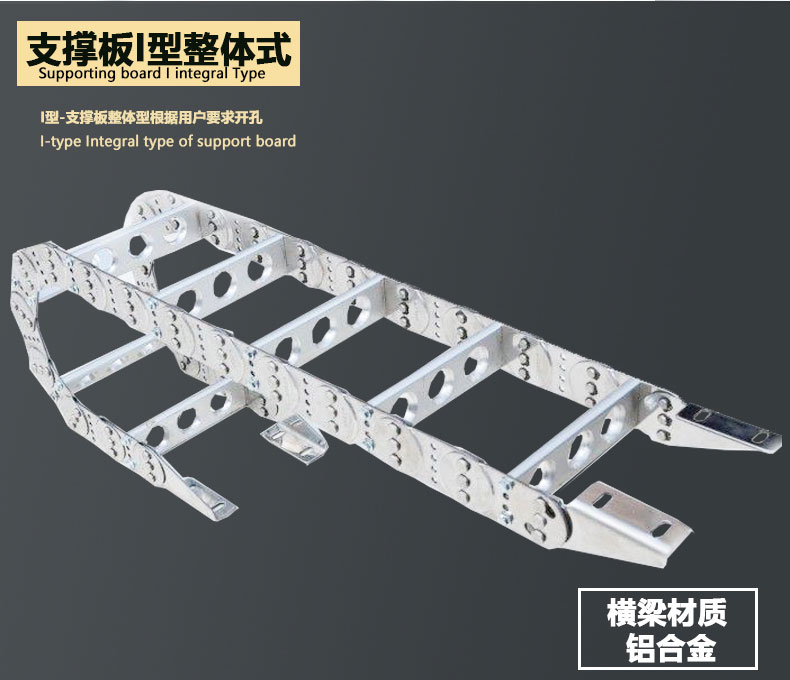

支撐板I型整體式：I型-支撐板整體型根據用戶要求開孔

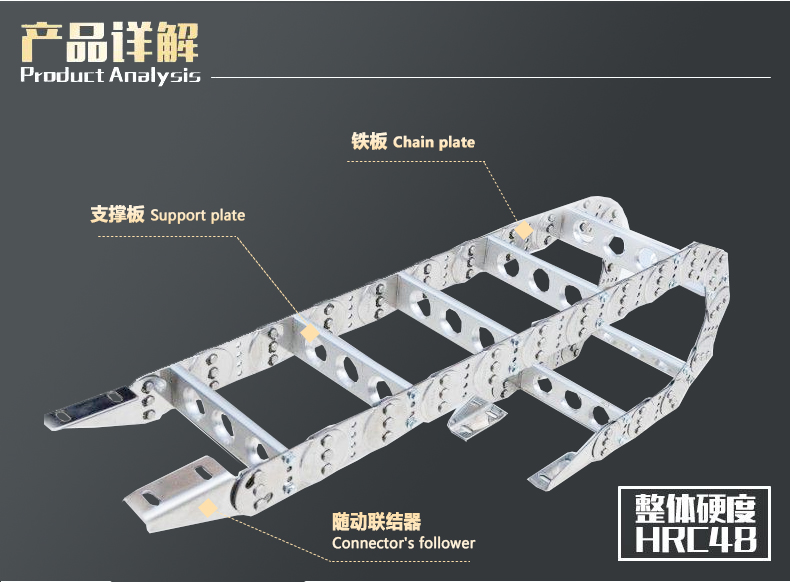

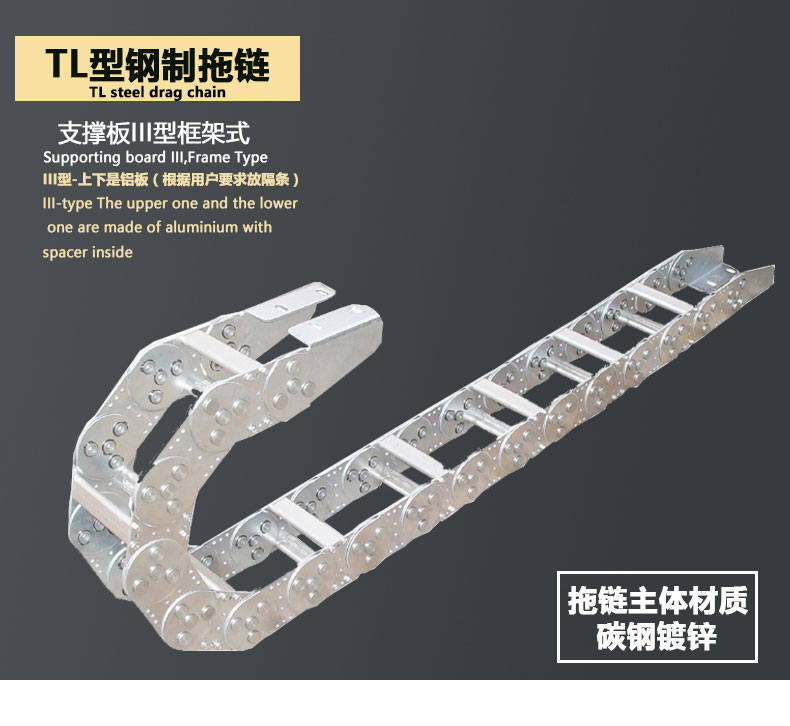

TL鋼制拖鏈：支撐板III型框架式，上下是鋁板

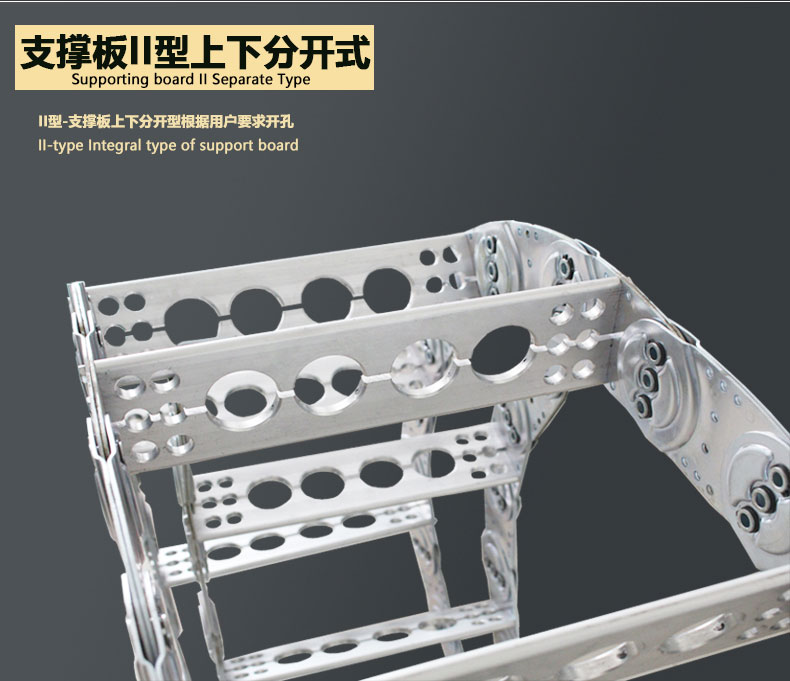

支撐板II型上下分開式
拖鏈的選型知識：

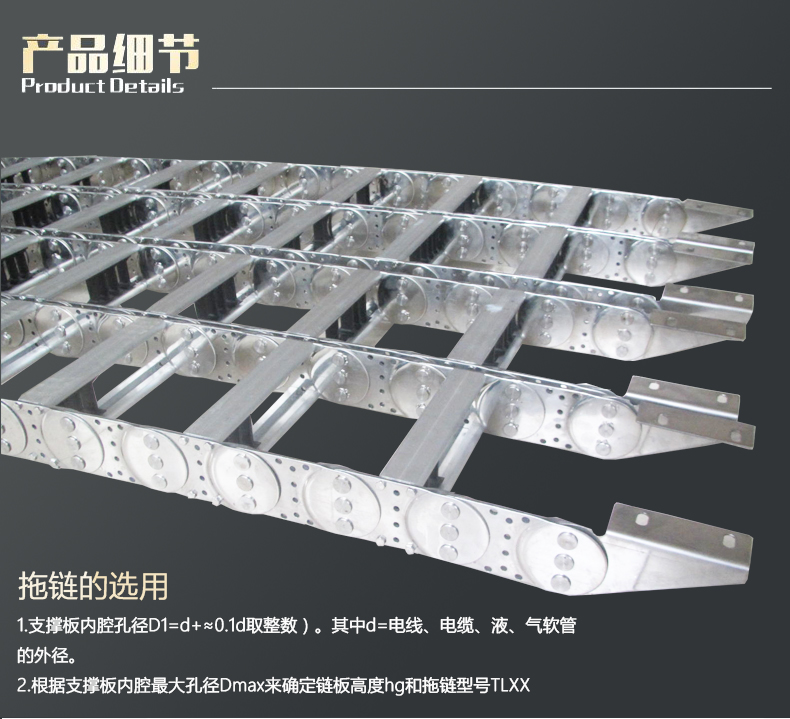

1.支撐板內腔孔徑D1=d+≈0.1d（取整數）。其中d為電線、電纜、液、氣軟管的外徑。

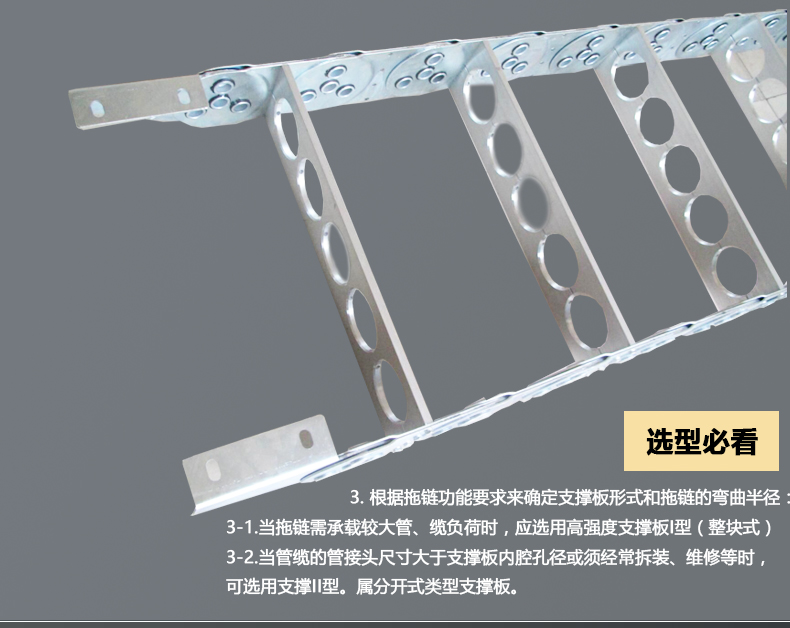

2.根據支撐板內腔最大孔徑Dmax來確定鏈板高度hg和拖鏈型號TLXX。 3.根據拖鏈功能要求來確定支撐板型式及拖鏈的彎曲半徑：
（1）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板Ⅰ型（整塊式）。
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或需經常拆裝、維修等時，可選用支撐Ⅱ型。屬于分開式類型支撐板。

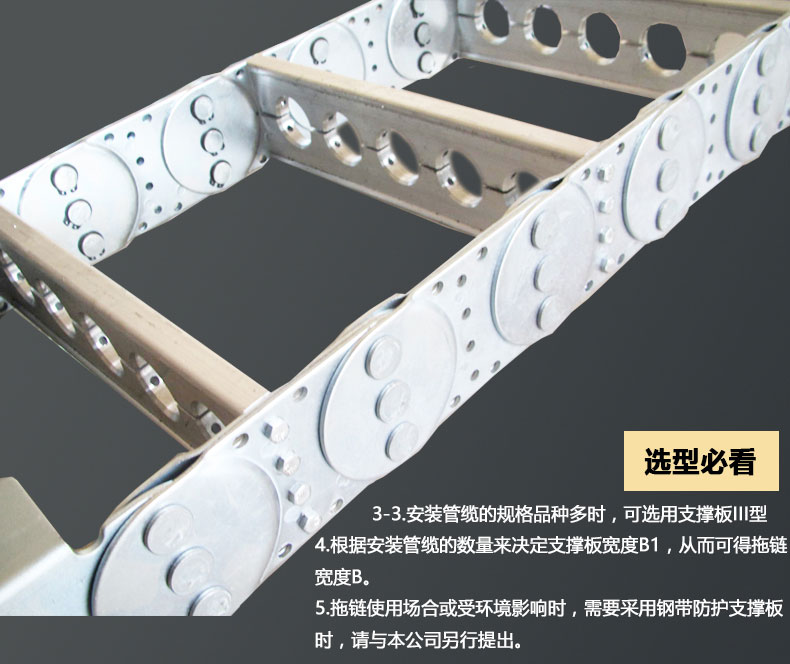

（3）安裝管纜的規格品種較多時，可選用支撐板Ⅲ型（框架式）。
4.根據安裝管纜的數量來決定支撐板寬度Bi，從而可得拖鏈寬度B。

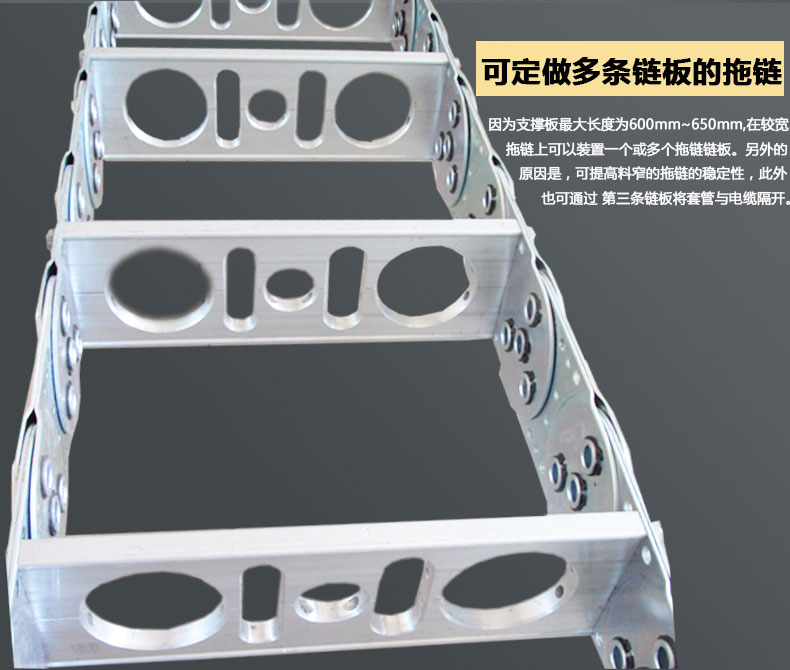

5.拖鏈?zhǔn)褂脠?chǎng)合或受環境影響，需要采用鋼帶防護支撐板時，向本公司另行提出。 因?yàn)橹伟遄畲箝L(zhǎng)度為600mm～650mm，在較寬拖鏈上可以裝置一個或多個拖鏈鏈板。另外的原因是，可提高料窄的拖鏈的穩定性，此外也可通過第三條鏈板將套管與電纜隔開。要注意，液壓管在壓力下伸長或縮短，因此，應考慮到軟管的彈性系數，特別是在高壓及拖鏈長度較長的情況下，應引起注意。
