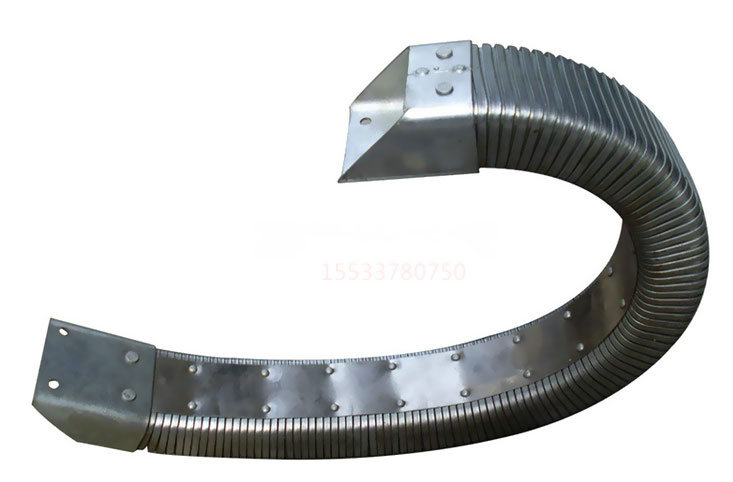

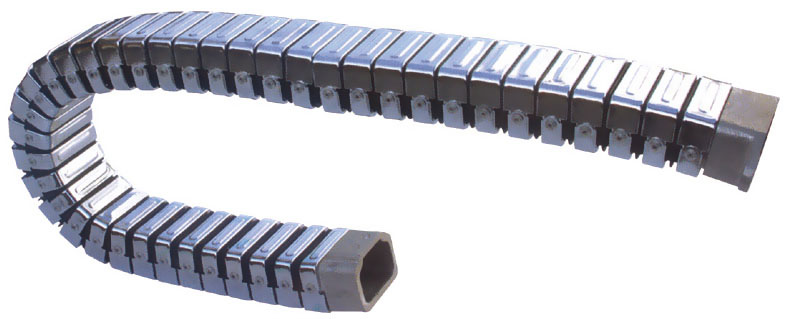

機床不銹鋼鋼制拖鏈 矩形鋼鋁拖鏈 矩形坦克鏈條
- 產品品牌
- 產品型號
矩形鋼制拖鏈銷售型號：
矩形拖鏈20*30
矩形拖鏈25*50
矩形拖鏈35*60
矩形拖鏈38*73
矩形拖鏈40*80
矩形拖鏈52*102
矩形拖鏈60*120
矩形拖鏈60*130
矩形拖鏈72*162
導管套25*45
導管套38*73
導管套45*90
導管套52*102
導管套60*120
導管套72*162

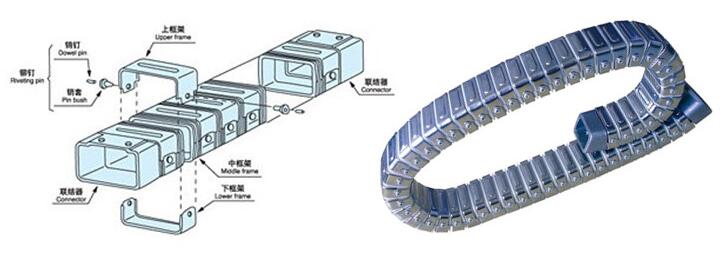

產品結構示意圖：

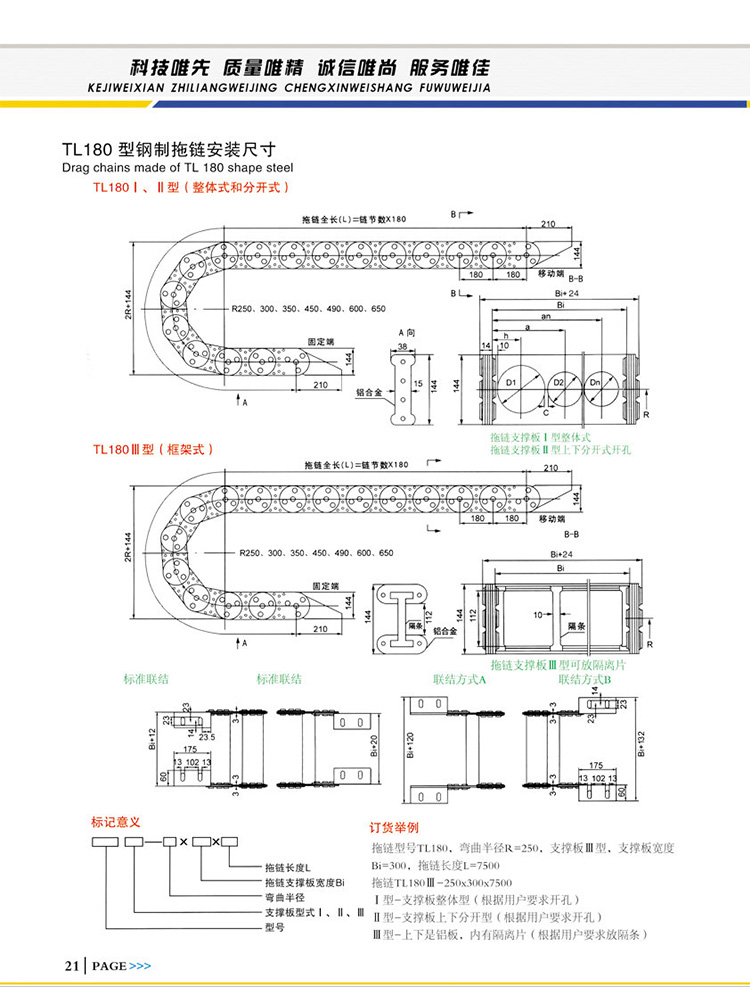

TL180型鋼制拖鏈安裝尺寸：
TL180 Ⅰ、Ⅱ型（整體式和分開式）
TL180 Ⅲ型（框架式）
拖鏈型號TL180，彎曲半徑R=250，支撐板Ⅲ型，支撐板寬度Bi=300，拖鏈長度L=7500

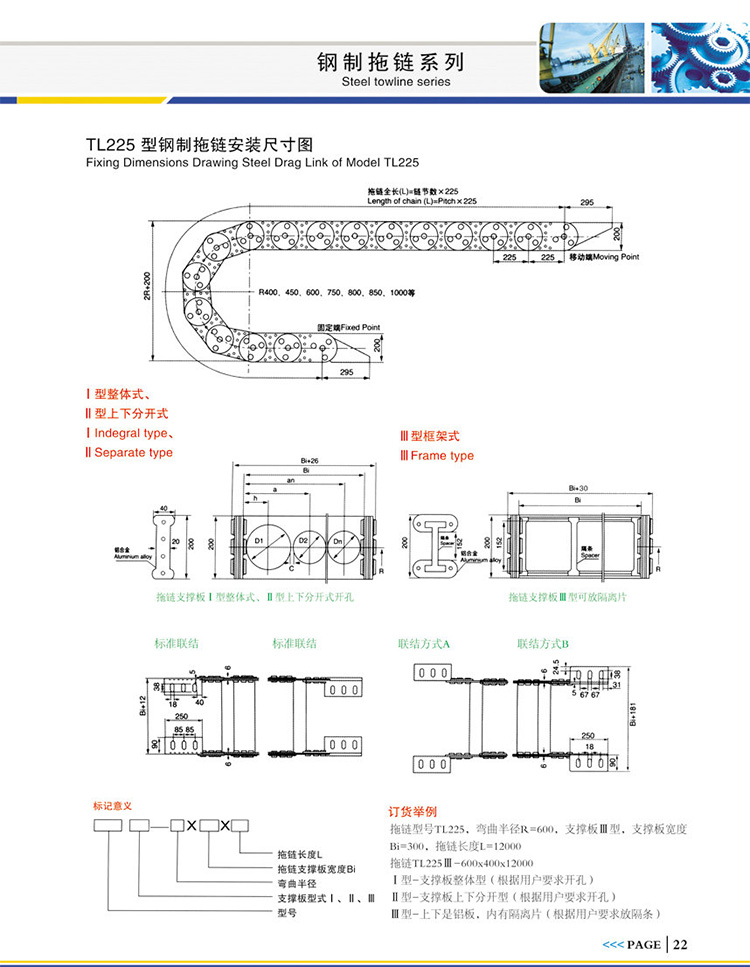

TL225型鋼制拖鏈安裝尺寸：
Ⅰ型整體式
Ⅱ型上下分開式
Ⅲ型框架式
拖鏈型號TL225，彎曲半徑R=600，支撐板Ⅲ型，支撐板寬度Bi=300，拖鏈長度L=12000
拖鏈TL225Ⅲ-600x400x12000
TL225型鋼制拖鏈安裝尺寸：
Ⅰ型整體式
Ⅱ型上下分開式
Ⅲ型框架式
拖鏈型號TL225，彎曲半徑R=600，支撐板Ⅲ型，支撐板寬度Bi=400，拖鏈長度L=12000
拖鏈TL225Ⅲ-600x400x12000
拖鏈選型必看
1、根據拖鏈功能要求來確定支撐板形式和拖鏈的彎曲半徑。
2、當拖鏈需承受較大管、纜負荷時，應選用高強度支撐板Ⅰ型（整體式）。
3、當管纜的管接頭尺寸大于支撐板內腔孔徑或需經常拆裝，維修時，可選用支撐Ⅱ型分開式。
4、安裝管纜的規格品種較多時，可選用支撐板Ⅲ型。
5、根據安裝管纜的數量來決定支撐板的寬度B1，從而得知拖鏈寬度B。
6、拖鏈?zhǔn)褂脠?chǎng)合或受環境影響時，需采用鋼帶防護支撐板時，請與本公司另行提出。
