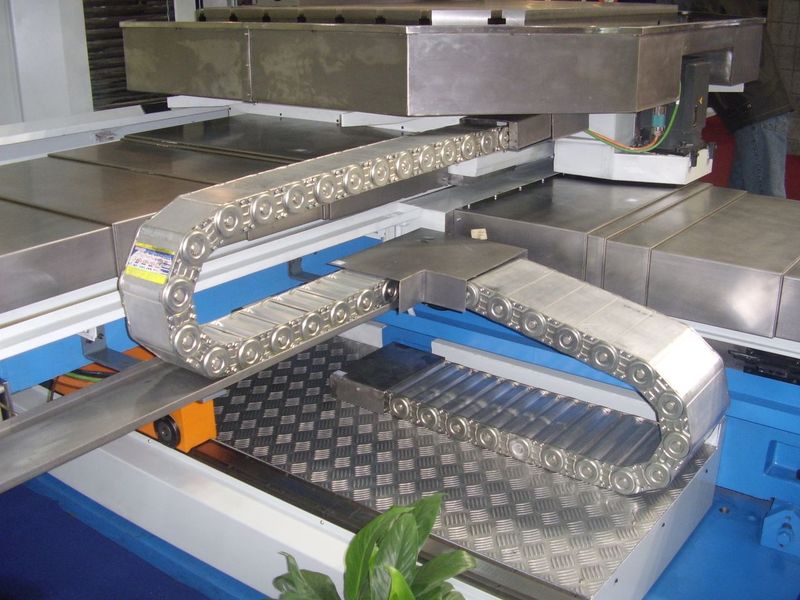

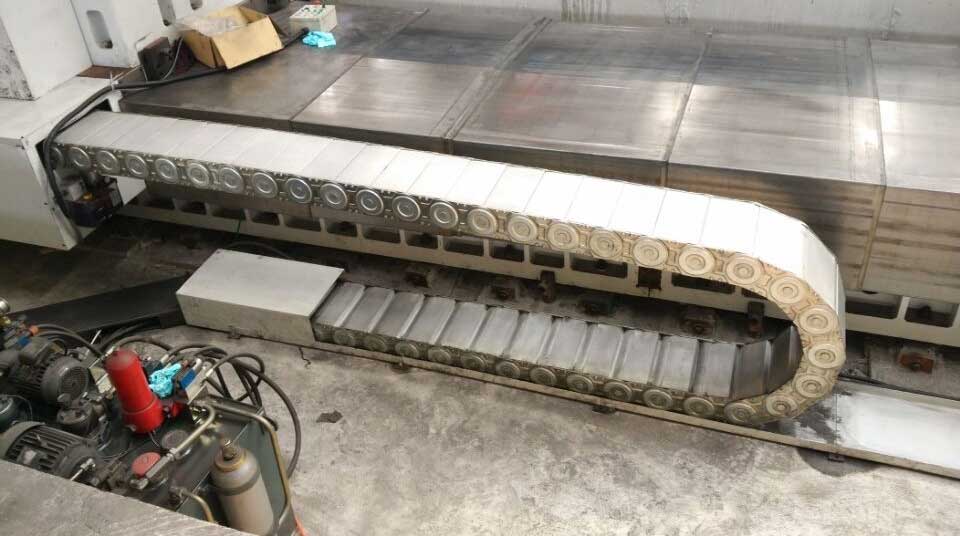

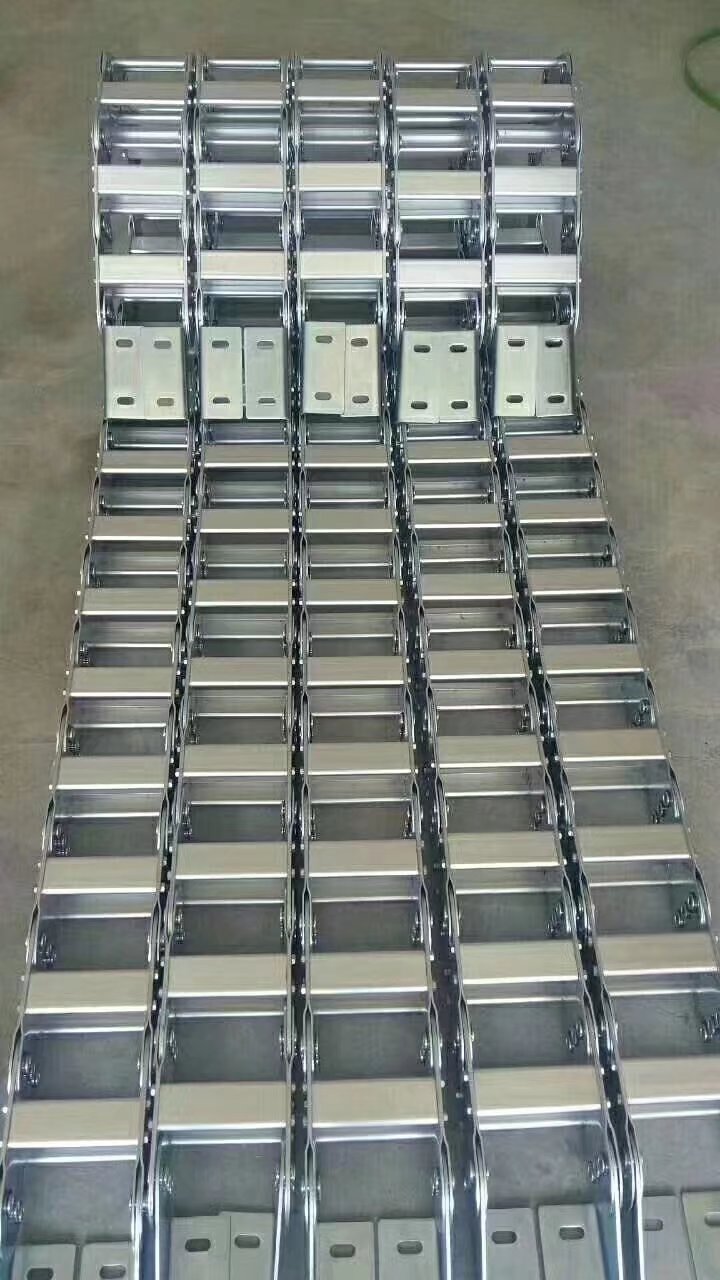

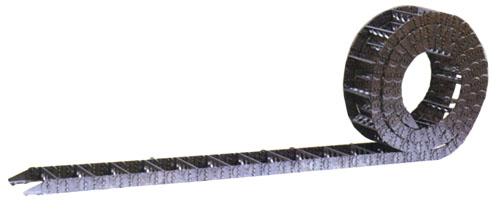

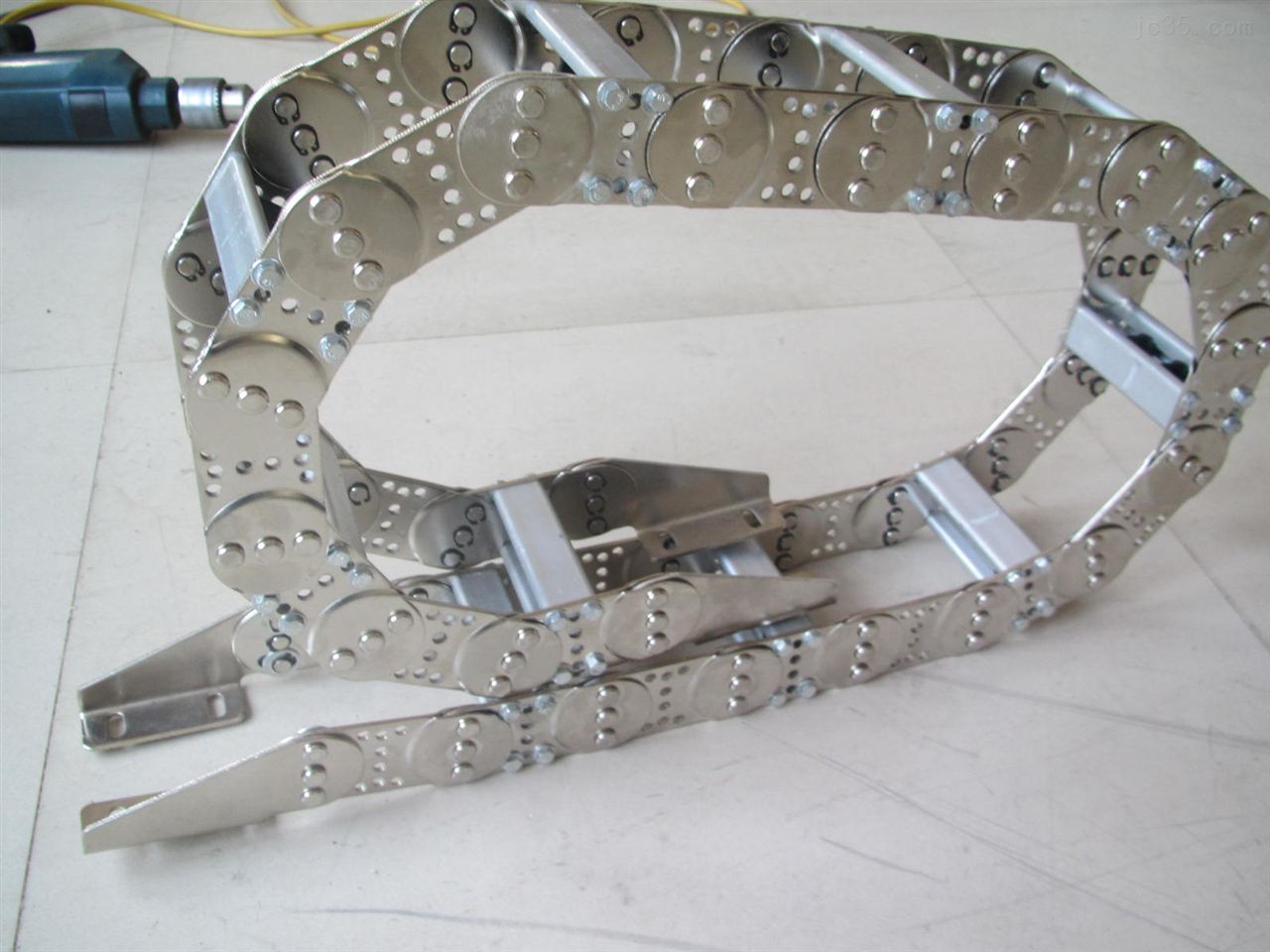

TL系列拖鏈的主體是由鏈板（優質鋼板鍍鉻）、支撐板（擠拉鋁合金）、軸銷（合金鋼）等部件組成，
使電纜或橡膠管與拖鏈之間產生相對運動，不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，
剛性好不易變形，拆裝方便，可靠性高；尤其是本產品采用了高強度耐磨材料，
采用合金鋼材質的軸銷使產品的耐磨強度更高，彎曲更靈活，阻力更小，噪音更低，從而可保證長時間使用不變形，不下垂。
由于本產品外觀精美，可在較大程度上增強機床設備的整體藝術效果，增強機床、機械設備等在國際市場的競爭力。

• 鋼制拖鏈可適應最大移動速度40m/min
• 鋼制拖鏈在運行時，噪聲聲壓級不大于68分貝
• 鋼制拖鏈的安全使用壽命不小于100萬次往復運動

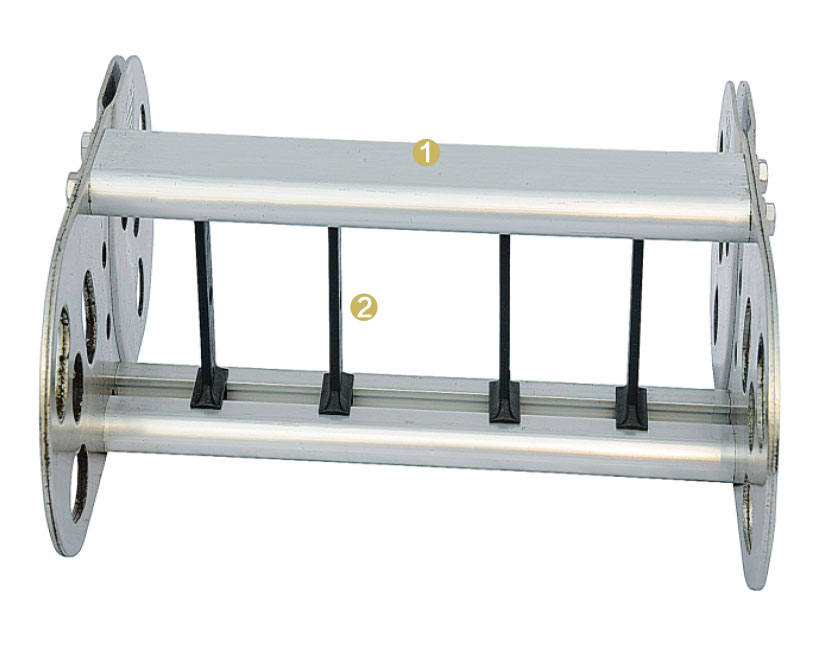

支撐板形式

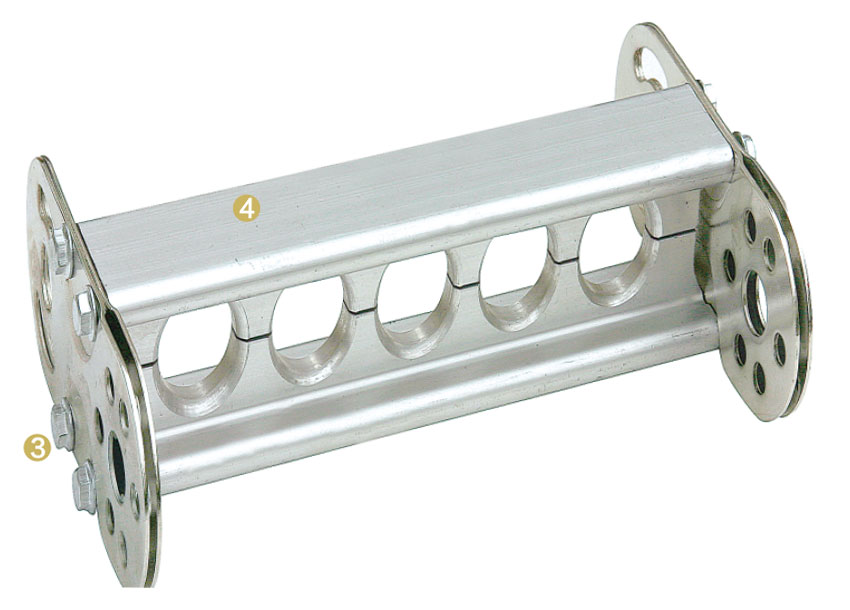

1. III型支撐板—材質為擠拉鋁合金

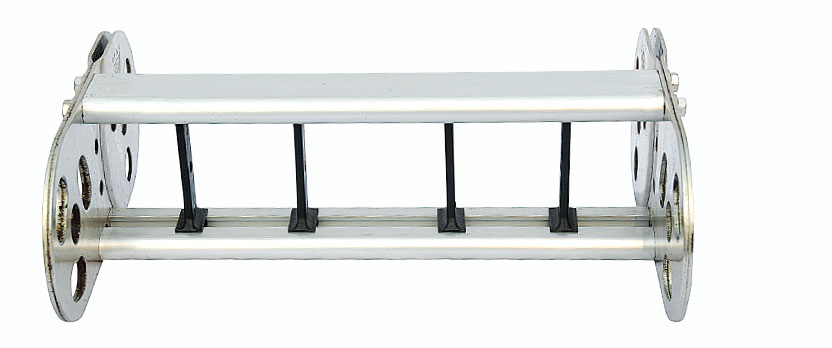

2. 隔條—材質為尼龍
3. 軸銷—合金鋼

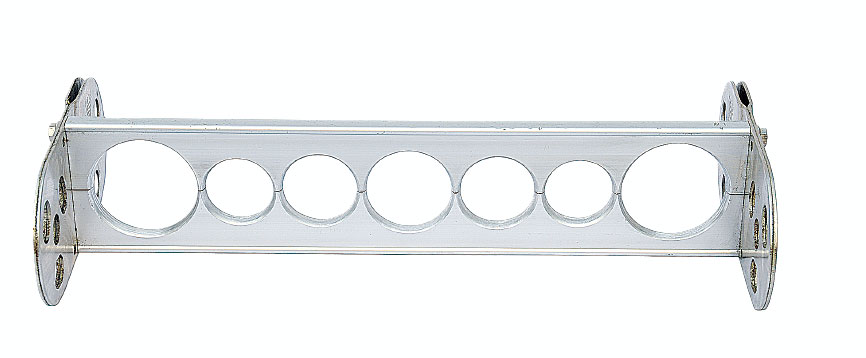

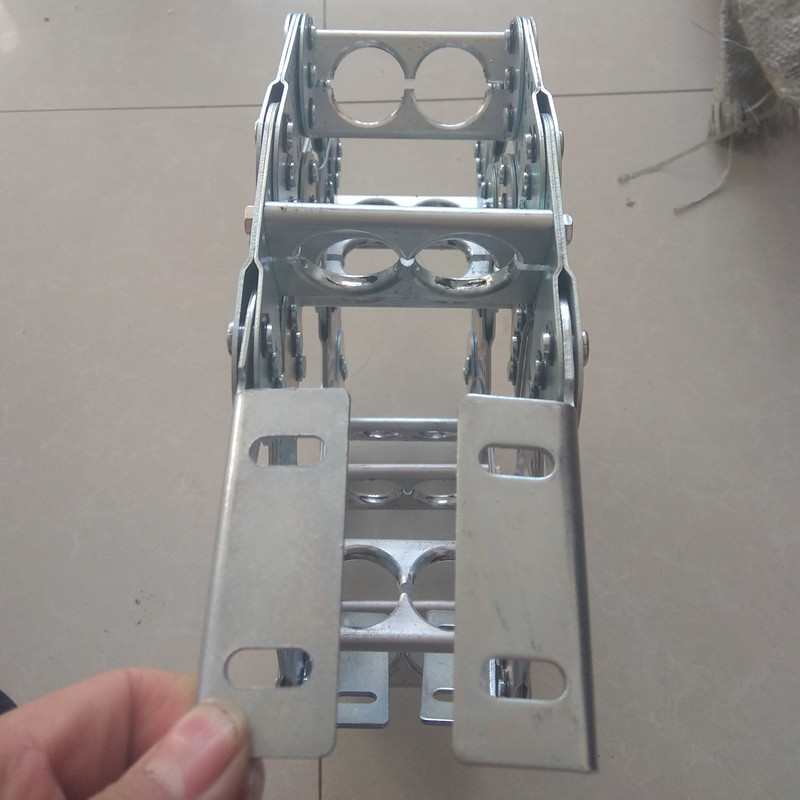

4. I型/II型支撐板—材質為擠拉鋁合金
   I型為整體式
   II型為上下分開式

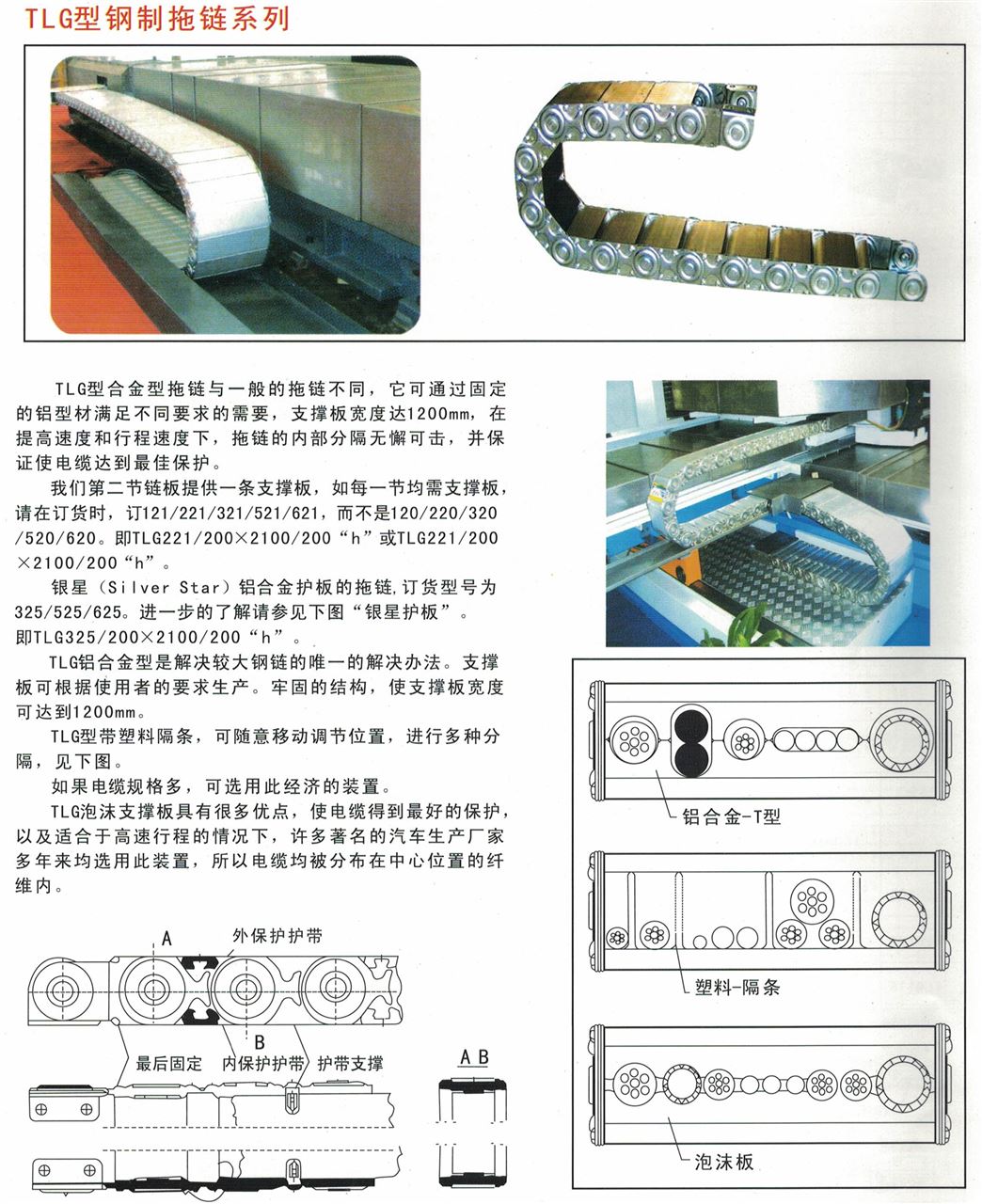

1.TLG和TL 型鋼制拖鏈其使用行程最大為 40 米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑

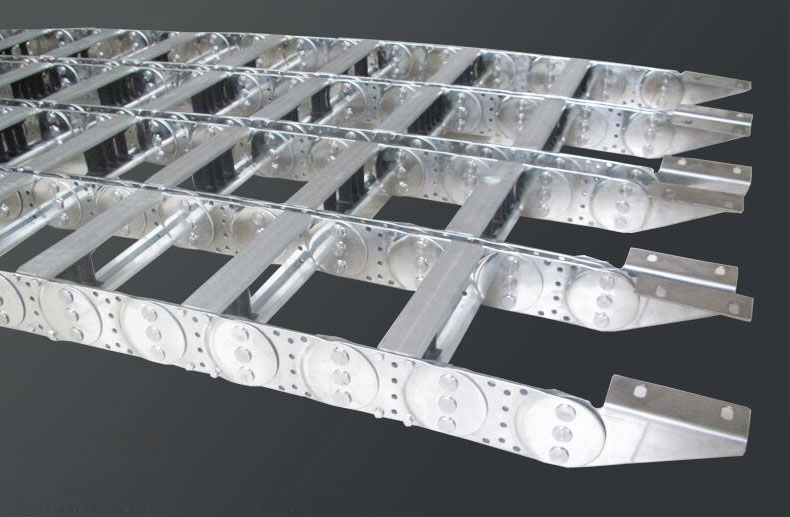

2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的.
