高速靜音承重拖鏈系統
2018/5/1 11:55:55點擊：
技術領域
技術方案實現：
高速靜音承重拖鏈系統，包括：
產品改進效果
1、本產品中的拖鏈系統在使用過程中，側板和橫桿起到整個拖鏈的支撐作用，其中橫桿之間設置的支撐柱可以起到上下橫桿之間的支撐作用，支撐柱外側設置有彈簧可以起到橫桿之間上下位移的緩沖作用，避免承重過重對橫桿和側板造成壓損，從而增加整個拖鏈系統的承重能力。

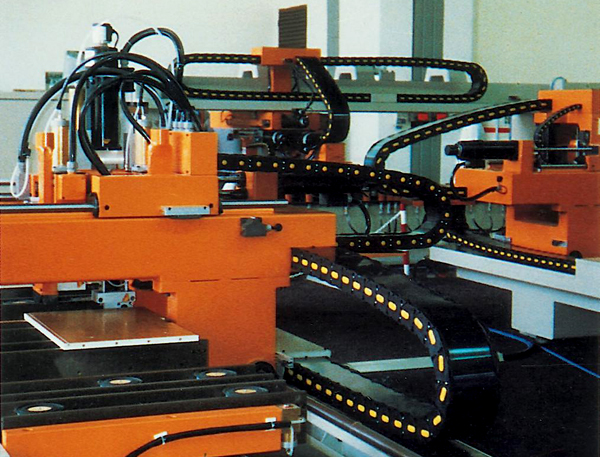

比普通拖鏈的外形更加美觀，結構更加緊湊、協調，運行起來更加柔和，此種拖鏈用料也比較講究，結構和用料的嚴格要求，才造就了靜音拖鏈的特殊品質;靜音拖鏈解決了拖鏈運行過程中噪音大的難題，此拖鏈特別適合用在對噪音要求比較高的環境;消音拖鏈不僅具有消音降噪的特點，運行速度快也是此種拖鏈主要特點，靜音拖鏈不但解決了拖鏈高速運行的難題，同時也解決了拖鏈在高速運行時的噪音問題。
2、當支撐柱為橡膠支撐柱，且支撐柱高度為上下橫桿之間間距的0.9倍時，可以起到較好的緩沖效果。
3、彈簧外側設置的旋轉筒旋轉套在彈簧外側，當拖鏈內的電纜發生位移時，將電纜與拖鏈之間的滑動摩擦改為滾動摩擦，從而避免電纜長時間使用造成的磨損，從而提高電纜壽命，增加拖鏈系統的實用性。
滑槽內均勻分布的卡扣可以起到彈簧和支撐柱在拖鏈內位置的定位作用，方便彈簧和支撐柱的定位。
4、橫桿之間設置的旋轉裝置可以避免電纜等于拖鏈內部側面的滑動摩擦，將滑動摩擦換成滾動摩擦，從而減小摩擦對電纜造成的磨損，從而提高拖鏈的實用性，且經過實驗證明，旋轉裝置包括基座、支撐桿和輥筒的設置方式，可以取得最好的減少摩擦效果。
輥筒包括若干個分筒的設置方式，分筒沿支撐桿的豎直方向設置，可以進一步增加旋轉裝置的減小摩擦效果，進一步增加拖鏈系統在使用過程中的實用性。
本產品屬于磁力分離器技術領域，涉及高速靜音承重拖鏈系統。

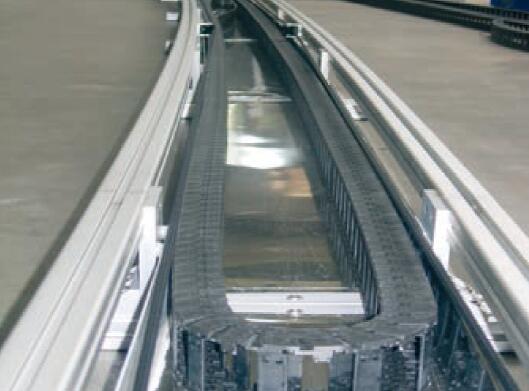

拖鏈，于1953年由德國人發明，1954年開始投向市場。拖鏈分為塑料拖鏈、工程拖鏈、鋼鋁拖鏈、鋼制拖鏈、橋式全封閉式拖鏈、橋式內開蓋型拖鏈、靜音型拖鏈、重鏈、組裝拖鏈、整體拖鏈、方便式開口拖鏈、橋式外開蓋輕型拖鏈、工程塑料拖鏈、塑料拖鏈等�，F有技術中的拖鏈在使用過程中存在結構強度差的問題，不能滿足用戶需求。實用
本產品提出高速靜音承重拖鏈系統，解決了現有技術中拖鏈系統結構強度差的問題。
技術方案實現：
高速靜音承重拖鏈系統，包括：
若干個鏈節，所述鏈節包括側板，所述側板之間設置有連接所述側板的橫桿，所述橫桿為兩個，分別設置在側板的上下兩側，且嵌入所述側板的定位槽內，所述橫桿之間設置有支撐柱，所述支撐柱外側套有彈簧，所述彈簧的兩端均設置有卡件，所述卡件卡在所述橫桿的滑槽內，所述滑槽分布在所述橫桿的長度方向上。
支撐柱為橡膠支撐柱，且高度為所述橫桿之間間距的0.9倍。
括套在所述彈簧外側的旋轉筒，所述旋轉筒的高度為所述彈簧高度的0.6倍。
滑槽內均勻分布有若干個卡扣。
設置在所述橫桿之間的旋轉裝置，所述旋轉裝置包括分別設置在兩個橫桿上的基座，所述基座之間設置有若干個支撐桿，所述支撐桿外側旋轉設置有輥筒，所述輥筒內表面均勻設置有滾珠一。
產品改進效果
1、本產品中的拖鏈系統在使用過程中，側板和橫桿起到整個拖鏈的支撐作用，其中橫桿之間設置的支撐柱可以起到上下橫桿之間的支撐作用，支撐柱外側設置有彈簧可以起到橫桿之間上下位移的緩沖作用，避免承重過重對橫桿和側板造成壓損，從而增加整個拖鏈系統的承重能力。
彈簧通過卡件滑動設置在橫桿的滑槽內，用戶可以根據需要調節彈簧和支撐柱在側板及橫桿圍成空間內的位置，從而起到內置電纜、管路等分區作用，避免不同管路或電纜之間纏繞，節約檢修成本，通過這樣的設置方式，既可以增加整個拖鏈系統的結構強度，還能起到不同管路或電纜之間的分^作用，且彈簧為圓筒狀，可以部分減小電纜在拖鏈內移動的摩擦，增加電纜的壽命，提高拖鏈系統的實用性。
比普通拖鏈的外形更加美觀，結構更加緊湊、協調，運行起來更加柔和，此種拖鏈用料也比較講究，結構和用料的嚴格要求，才造就了靜音拖鏈的特殊品質;靜音拖鏈解決了拖鏈運行過程中噪音大的難題，此拖鏈特別適合用在對噪音要求比較高的環境;消音拖鏈不僅具有消音降噪的特點，運行速度快也是此種拖鏈主要特點，靜音拖鏈不但解決了拖鏈高速運行的難題，同時也解決了拖鏈在高速運行時的噪音問題。
2、當支撐柱為橡膠支撐柱，且支撐柱高度為上下橫桿之間間距的0.9倍時，可以起到較好的緩沖效果。
3、彈簧外側設置的旋轉筒旋轉套在彈簧外側，當拖鏈內的電纜發生位移時，將電纜與拖鏈之間的滑動摩擦改為滾動摩擦，從而避免電纜長時間使用造成的磨損，從而提高電纜壽命，增加拖鏈系統的實用性。
滑槽內均勻分布的卡扣可以起到彈簧和支撐柱在拖鏈內位置的定位作用，方便彈簧和支撐柱的定位。
4、橫桿之間設置的旋轉裝置可以避免電纜等于拖鏈內部側面的滑動摩擦，將滑動摩擦換成滾動摩擦，從而減小摩擦對電纜造成的磨損，從而提高拖鏈的實用性，且經過實驗證明，旋轉裝置包括基座、支撐桿和輥筒的設置方式，可以取得最好的減少摩擦效果。
輥筒包括若干個分筒的設置方式，分筒沿支撐桿的豎直方向設置，可以進一步增加旋轉裝置的減小摩擦效果，進一步增加拖鏈系統在使用過程中的實用性。
