快速移動鋼制拖鏈
2018/5/4 13:06:38
暫無圖片。
詳細介紹
研發背景
在帶有較多電氣、液壓、多種氣體、儀表配線的管線操作工程設備上，需將這些管線置于鋼制拖鏈上操作，普通拖鏈的正常移動速度是在40米/分鐘以內，鋼制拖鏈的常規連接方法是采用銷軸兩側分別加工一個卡槽，由卡簧卡住定位。這種聯接方法加工簡單，裝卸方便，但由于標準卡簧與銷軸的卡槽位的深度有限，拖鏈在180米/分鐘的高速移動時，由于托輪的阻力，造成拖鏈移動時出現波動，經過較長時間工作，拖鏈各部零件都有不同程度的磨損。在這種情況下，易發生卡簧和銷軸的脫落故障，致使拖鏈不能工作。
產品概述

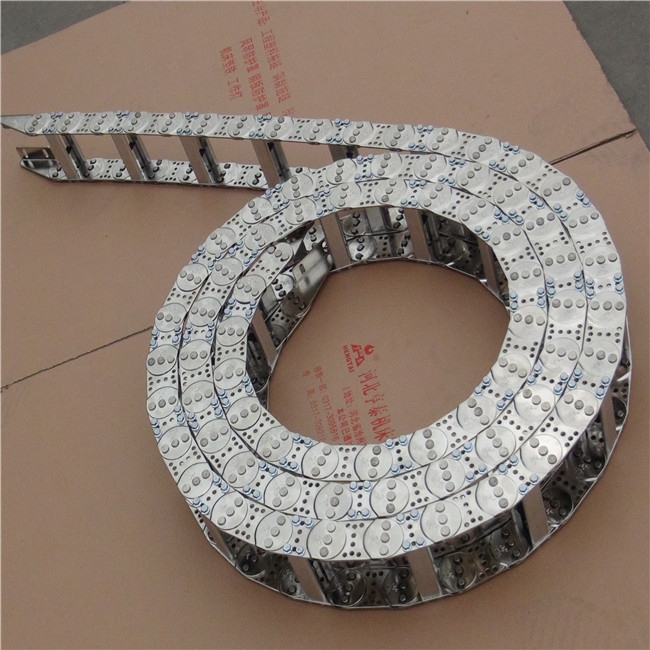

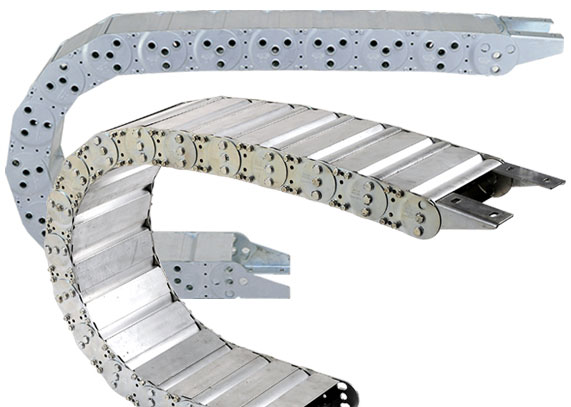

一種長壽命、耐疲勞可快速移動的鋼制拖鏈。
快速移動鋼制拖鏈，包括多節加厚鏈板和薄鏈板相接形成的兩條拖鏈帶，兩條拖鏈帶之間安裝有多個支撐板、支撐桿，加厚鏈板兩側處開有銷軸弧形游動槽孔，其特征是：鋼制拖鏈的加厚鏈板和薄鏈板活動連接的銷軸采用單法蘭銷軸1結構，所述單法蘭銷軸1的一端設有固定法蘭2，其另一端中心開有通孔3，單法蘭銷軸1經墊圈4與穿過通孔3的開口銷5連接。在加厚鏈板兩側分別設置三個或四個以上銷軸弧形游動槽孔，比傳統拖鏈每組多增加一個以上的弧形游動槽孔。
新型拖鏈優勢效果
結構完整，鏈板之間聯結牢固、平穩、不會發生卡簧和銷軸的脫落故障，可長期適應180米/分鐘的快速移動速度。
圖1是單法蘭銷軸結構示意圖，圖2是單法蘭銷軸安裝示意圖，圖3是鏈板結構主視圖，圖4是圖3的俯視圖。
圖中：1-單法蘭銷軸，2-固定法蘭，3-通孔，4-墊圈，5-開口銷，6-銷軸弧形游動槽孔，7-厚鏈板，8-薄鏈板，9-支撐板，10-支撐桿。
具體實施方式
下面接合附圖對本產品作進一步說明：圖1、2中，單法蘭銷軸1的一端設有固定法蘭2，其另一端中心開有通孔3，單法蘭銷軸1經墊圈4與穿過通孔的開口銷5連接。在鋼制拖鏈的加厚鏈板兩側處分別設置三個或四個以上銷軸弧形游動槽孔6。
一節厚鏈板7上安裝支撐板9，一節薄鏈板8上安裝的則是支撐桿10；根據線首的重量，可采取每節鏈板上、下都增加支撐桿，保證拖鏈的整體性強，不易松垮。
它的使用方法是這樣的：將單法蘭銷軸1穿過鋼制拖鏈的薄鏈板上的銷軸孔后再穿過加厚鏈板上的銷軸弧形游動槽孔6，套上墊圈4，再將開口銷5插入通孔3內并將開口銷5下部分別折彎即可。
